SATE 3000自動測試系統

系統特點：
1.30個模擬測量通道，可以測量DC+/- 100v，AC，TTL電平，Vp-p等
2.2個頻率測量通道，可以測量0—50MHz
3.16個繼電器通道，每個繼電器獨立控制，帶COM和NO端
4.8個輸出I/O,帶光電隔離
5.獨立的控制盒，配線簡單靈活
6.測試軟件操作方便，簡單，直觀
7.測試報告全方面，詳細
8.測試程序編寫容易，快速

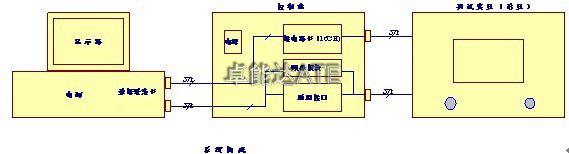

系統構成：

系統介紹：
   測試系統由電腦，數據采集卡，控制盒（內有通道接口板，頻率模塊，繼電器模塊，電源），夾具構成。數據采集卡負責測量電壓，峰峰值，頻率以及I/O的控制。通道接口板實現通道的接入。頻率模塊實現頻率信號的調理，使其適合數據采集卡測量。繼電器卡用于建立各種測試條件，比如拉高拉低，通電，氣缸控制，動作控制，放電，點到點連接等等。以及單片機卡，用于各種形式的控制，處理，數據轉換，數據傳輸。測試夾具用于放入待測試的板，方便取放板，實現操作簡化。
   開始測試，建立好測試的條件，通常是測試程序控制繼電器卡，實現不同狀態的實現，待測試板工作正常后，各測試點信號穩定下來，需要測試的點通過通道接口板，頻率模塊等接入到數據采集卡，在軟件的控制下進行快速的采集，分析測量，得到測量數據，然后根據預先設定好的上下限，程序自動判斷測試是否正確，給出pass/fail 的結果，同時測量數據寫入測試報表。
   測試軟件是居于美國NI 公司的labview 進行開發的，測試程序界面直觀友好，容易使用，可在程序后臺任意編輯測試參數以及步驟，模塊化的控制體系，可以靈活方便的控制各種初始輸入條件，以及板卡的輸出形式的變換，參考如下：
